Veel eigenaren van de Volkswagen Passat B7 (2010–2014) vinden het lichtbeeld matig of ongelijk, zeker na jaren gebruik of een snelle retrofit. Helderder licht is fijn, maar alleen als je niemand verblindt en binnen de EU-regels blijft. Hieronder lees je hoe je de juiste koplamp-upgrade kiest, veilig installeert en correct afstelt, zodat je zicht verbetert zonder gedoe bij APK of op de weg.
Welke route kies je: halogeen opfrissen, OEM xenon/AFS of LED retrofit?

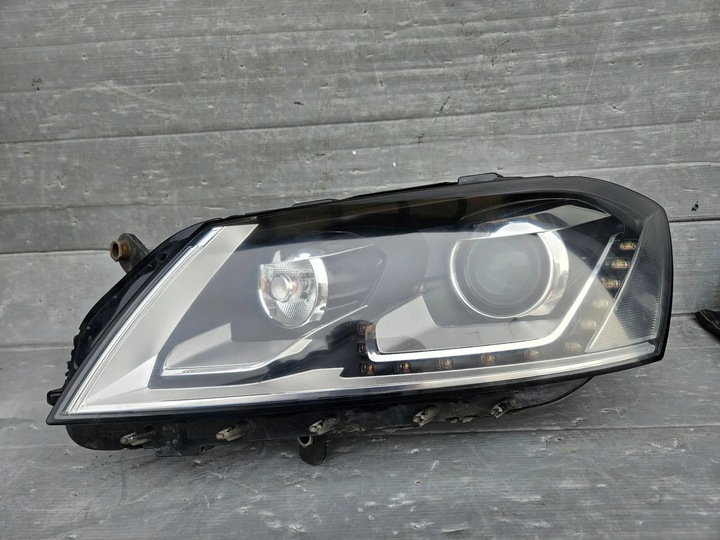

Begin bij je doel: meer licht, een moderner uiterlijk, of beide. De B7 bestaat in halogeen, OEM xenon (D3S, vaak met AFS: Adaptive Frontlighting System) en diverse LED-upgrades. Elk pad heeft voor- en nadelen.
| Optie | Lichtopbrengst | Legaal/E-keur | Complexiteit | Richtprijs |
|---|---|---|---|---|
| Halogeen (H7/H15) + kwaliteitslampen | + (beter dan oud) | Volledig legaal | Laag | €20–€60 |
| OEM xenon (D3S) met AFS | +++ en strak lichtbeeld | Legaal mits compleet (sproeiers, auto-leveling) | Hoog (hardware + coderen) | €600–€1.500+ |
| LED retrofit in halogeenhuis | ++ (sterk, maar afhankelijk van set) | Vaak discutabel (E-keur checken) | Middelmatig (CAN-bus, passingen) | €80–€300 |
Tip: Heeft je Passat doffe reflectors of vergeelde lenzen, dan ga je eerst reconditioneren of vervangen. Geen enkele lamp compenseert een versleten projector.
Onderdelen en voorbereiding
- Halogeen: H7 voor dimlicht, H15 voor dagrijlicht/standlicht (afhankelijk van uitvoering). Kies kwaliteitslampen en nieuwe afdichtdoppen.
- OEM xenon: D3S-lampen, ballasten, AFS-controllers, koplampsproeiers, automatische niveausensoren voor/achteras en bijbehorende kabelboom.
- LED retrofit: E-gekeurde set met correct lichtbeeld en CAN-bus-compatibiliteit; let op behuizingsruimte en koeling.
- Elektronica: toegang tot diagnose (VCDS/ODIS) voor codering, kalibratie en het wissen van foutcodes.
- Basisgereedschap: torx, ratelset, kunststof wriktools, momentsleutel en multimeter.
Installatie in grote lijnen
- Accu los. Je werkt met elektronica en mogelijk hoge spanningen (xenon). Veiligheid eerst.
- Bumper los. Voor het wisselen van complete units moet de bumper vaak gedeeltelijk los. Leg zachte doeken klaar om lakschade te voorkomen.
- Units uitnemen en controleren. Check stekkers, massa-aansluiting en afdichtingen. Reinig de passingen; vuil veroorzaakt scheefstand en trillingen.
- Bekabeling aanleggen. Voor xenon/AFS: kabelboom naar niveausensoren en sproeiers, plus voeding voor ballasten. Werk met OEM-achtige loom en krimpkous, niet met kroonsteentjes.
- Codering en basisinstellingen. In 09-Central Electronics en 55-Headlight Range stel je type verlichting en functies in. Controleer DRL-logica, bochtverlichting en hoogteregeling. Voer Basic Settings uit voor de nivelleringssensoren.
- Foutcodes wissen en functionele test. Alles aan, alles uit: dimlicht, grootlicht, knipper, DRL, bochtverlichting. Geen flikkeren, geen storingen? Dan pas afstellen.
Koplampen correct afstellen (EU-lichtbeeld)
Een sterk licht is nutteloos als het boven de horizon uit schijnt. Zo stel je scherp en veilig af, zonder speciale apparatuur.
- Voorbereiding: banden op spanning, halve tank, auto leeg op de koffer na; 75 kg in bestuurdersstoel simuleert de bestuurder.
- Opstelling: 7,5 meter recht voor een vlakke muur; auto op vlakke vloer. Markeer de horizontale hartlijn van de koplampen op de muur met schilderstape.
- Hoogte: stel de lichtgrens zo in dat deze ongeveer 1% zakt. Bij 7,5 m is dat ca. 7,5 cm onder de hartlijn.
- Links/rechts: de knik van het EU-lichtbeeld (stijgende lijn naar rechts) moet net onder tegenliggers blijven en de rechter berm uitlichten, niet de voorruit van tegemoetkomend verkeer.
- Mechanische stelschroeven: meestal bovenop en aan de zijkant van de unit. Draai in kleine stappen en controleer telkens.
- Bij AFS: na mechanisch afstellen een Basic Setting uitvoeren zodat de auto-leveling de nieuwe nulstand kent.
Korte demonstratie van een typische afstelprocedure:
Veelvoorkomende problemen en snelle checks
- Condens in de lamp: controleer afdichtdoppen en ventilatiekanalen. Dunne condens na wasbeurt mag, parelend water niet.
- Flikkerend licht (xenon/LED): massa-aansluiting, ballast of driver controleren; meet accuspanning onder belasting.
- Foutmelding ‘lamp defect’: bij LED-retrofit is een CAN-bus-compatibele set nodig of correcte codering.
- Ongelijk lichtbeeld: versleten reflector of lens; revisie of vervanging is de enige duurzame oplossing.
- Auto-leveling werkt niet: check sensoren op de assen, gebroken koppelstangen en de stekker van de AFS-module.
Tijd, budget en APK/verzekering
Reken voor een halogeen-opfrisbeurt een uurtje, voor een LED-retrofit twee à drie uur, en voor een OEM-xenon-ombouw met AFS al snel een volle dag. Vergeet niet: xenon vereist volgens EU-regels automatische hoogteregeling en koplampsproeiers. Ontbreken die, dan riskeer je afkeur en aansprakelijkheidsgedoe na een ongeval. Kies daarom voor E-gekeurde componenten en een complete set-up.
Checklist en verdiepende bronnen
Zoek je pinouts, coderingstabellen en parts-lijsten specifiek voor de B7, dan is https://b7.eu.com/ een handige startplek om je project te plannen en fouten te voorkomen.
Samengevat: helder licht zonder kopzorgen
Maak een keuze die past bij je rijstijl en budget, begin met een gezonde basis (schone lenzen, goede massa, deugdelijk kabelwerk) en neem de tijd voor nauwkeurig afstellen. Zo haal je het maximale uit de Passat B7-koplampen: meer zicht, meer rust, en een lichtbeeld dat zowel APK als tegenliggers tevreden stemt.
